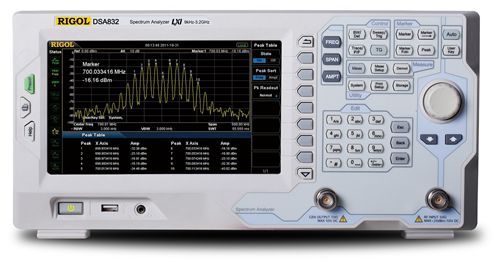

DSA832 频谱分析仪

DSA832系列为体积小、重量轻且性价比极高的便携式频谱分析仪。全数字中频的实现保证了其卓越的性能和稳定的表现。独创宽屏的应用，新颖的外观为教育，研发，生产测试等行业提供了又一选择。

产品描述

DSA832频谱分析仪

产品特性

采用全数字中频技术
频率范围9 kHz至3.2 GHz
显示平均噪声电平 (DANL) -161 dBm(典型值)
相位噪声-98 dBc/Hz（偏移10 kHz）
全幅度精度<0.8 dB（典型值0.3dB）
最小分辨率带宽 (RBW) 10 Hz
频率高达3.2 GHz跟踪源（DSA832-TG）
选配丰富的先进测量功能
选配EMI滤波器和准峰值检波器
选配VSWR测量套件
丰富的接口：LAN、USB Host、USB Device和GPIB（选配）
8 英寸 WVGA (800x480) 显示屏，直观的操作面板和界面
紧凑轻便

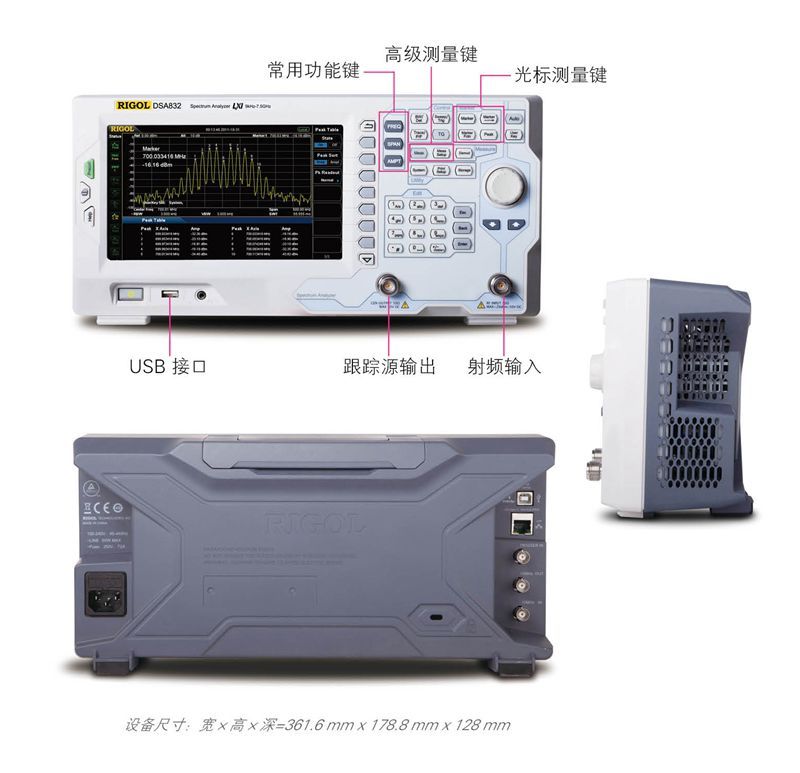

设计特色

- 独创宽屏显示，亲切的界面，简便的操控

- - 借助于10Hz RBW，清晰分辨出相邻的2个信号

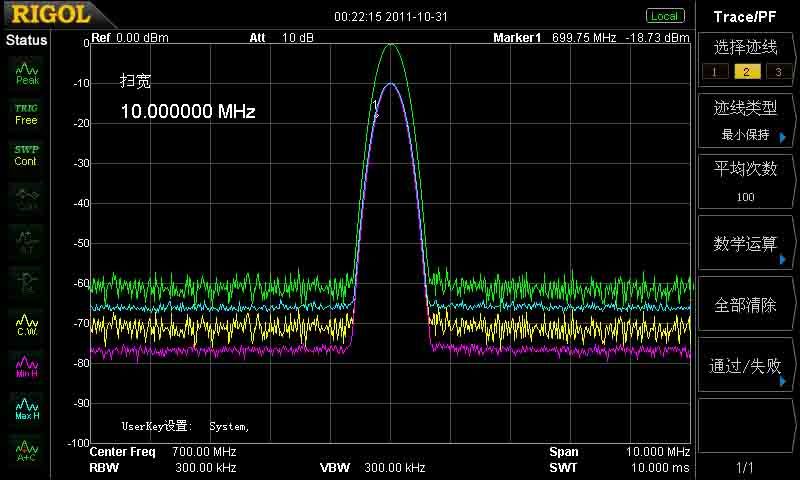

- - 通过不同颜色的迹线清晰观察比较改变RBW后的频谱变化

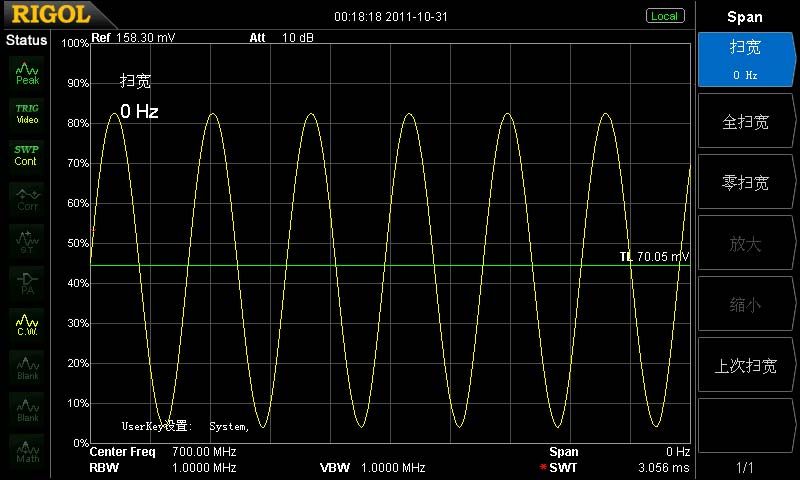

- 通过“零扫宽”功能解调AM信号，观察调制信号的波形

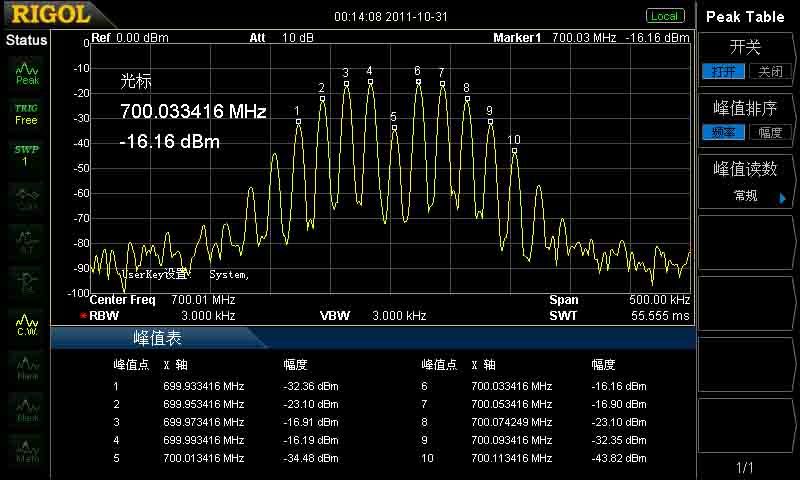

- - 通过峰值表功能直接显示出所有信号的峰值

- 通过打开预放测量小信号

- 出众的相噪指标<-98dBc/Hz @10KHz 偏移

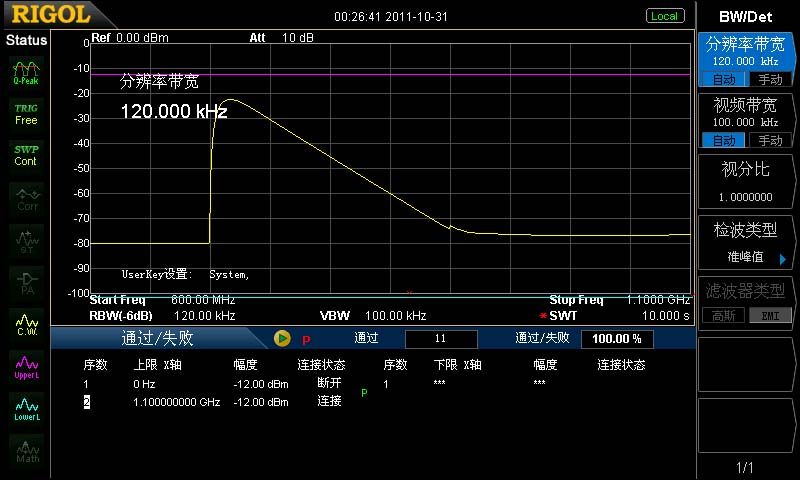

- EMI测量套件(EMI Filter & Quasi-Peak & Pass_Fail)

- VSWR测量套件

订货信息

	描述	订货号
型号	频谱分析仪，9 kHz至3.2 GHz	DSA832
	频谱分析仪，9 kHz至3.2 GHz（带跟踪源，出厂已安装）	DSA832-TG
标配附件	快速指南（纸质）	QGD07X00
	CDROM (用户手册，编程手册)	-
	电源线	-
选件	前置放大器，100 kHz至3.2 GHz（仅DSA832）	PA-DSA832
	EMI滤波器和准峰值检波器套件	EMI-DSA800
	高级测量模块	AMK-DSA800
	VSWR测量套件	VSWR-DSA800
	DSA上位机软件	Ultra Spectrum
选购附件	包括： N-SMA线缆，BNC-BNC线缆，N-BNC适配器，N-SMA 适配器，75Ω-50Ω适配器，2根天线（2.4GHz），2根天线（900MHz/1.8GHz）	DSA Utility Kit
	包括： N阴头-N阴头适配器（1pcs），N阳头-N阳头适配器（1pcs），N阳头-SMA阴头适配器（2pcs）， N阳头-BNC阴头适配器（2pcs），SMA阴头-SMA阴头适配器（1pcs），SMA阳头-SMA阳头适配器（1pcs）， BNC T 型适配器（1pcs），50 Ω SMA负载（1pcs），50 Ω BNC阻抗适配器（1pcs）	RF Adaptor Kit
	50Ω 至75Ω适配器（2pcs）	RF CATV Kit
	6dB 衰减器（1pcs），10dB衰减器（2pcs）	RF Attenuator Kit
	30dB 高功率衰减器，最大功率为100W	ATT03301H
	N 阳头-N阳头射频线缆	CB-NM-NM-75-L-12G
	N 阳头-SMA阳头射频线缆	CB-NM-SMAM-75-L-12G
	射频演示套件（发射器）	TX1000
	射频演示套件（接收器）	RX1000
	VSWR 桥（带VSWR-DSA800选件）， 1 MHz至2 GHz	VB1020
	VSWR 桥（带VSWR-DSA800选件），800 MHz至4 GHz	VB1040
	VSWR 桥（带VSWR-DSA800选件）， 2 GHz至8 GHz	VB1080
	机架安装套件	RM-DSA800
	USB 至GPIB接口转换器	USB-GPIB
	便携软包	BAG-G1

详细性能参数和技术指标请参照 DSA800系列数据手册

型号	频率范围	分辨率带宽（RBW）	相位噪声(典型值)	显示平均噪声电平（DANL）	参考价(人民币，元，含税)
DSA832	9kHz~3.2GHz	10 Hz 至 1 MHz，步进为1-3-10	-98dBc/Hz @10kHz偏移	最低达-161dBm（典型值）	59,800
DSA832-TG	9kHz~3.2GHz	10 Hz 至 1 MHz，步进为1-3-10	-98dBc/Hz @10kHz偏移	最低达-161dBm（典型值）	69,800
