MSO/DS4000系列混合信号示波器

MSO/DS4000系列数字示波器是带宽100MHz ~ 500MHz，采样率高达4GSa/s，同时兼具深存储深度和高波形捕获率的高性能通用数字示波器。

产品描述

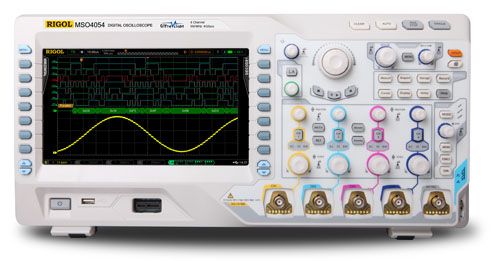

MSO/DS4000系列数字示波器

MSO/DS4000系列数字示波器是带宽100MHz ~ 500MHz，采样率高达4GSa/s，同时兼具深存储深度和高波形捕获率的高性能通用数字示波器。
MSO/DS4000系列是针对最广泛的主流数字示波器市场的设计、调试、测试的需求而设计的高性能数字示波器。MSO4000具备2 或4+16个通道，是针对嵌入式设计和测试领域的应用而推出的高性能混合信号示波器。

产品特性

模拟通道带宽100MHz，200MHz，350MHz， 500MHz
实时采样率模拟通道达4G Sa/s；数字通道达1G Sa/s（MSO）
标配存储深度模拟通道达140Mpts,数字通道达28Mpts（MSO）
2或4个模拟通道；16个数字通道（MSO）
波形捕获率达110,000个波形每秒
标配多达20万帧的硬件实时波形不间断录制功能和波形分析功能
独创的UltraVision技术
丰富的触发和总线的解码功能（模拟和数字通道）
低底噪声，最小垂直档位达1 mV/div
丰富的接口：USB Host & Device,LAN(支持LXI-C),VGA,AUX,USB-GPIB(可选)
新颖精巧的工业设计，便捷的操作
9英寸WVGA 256级灰度显示

设计特色

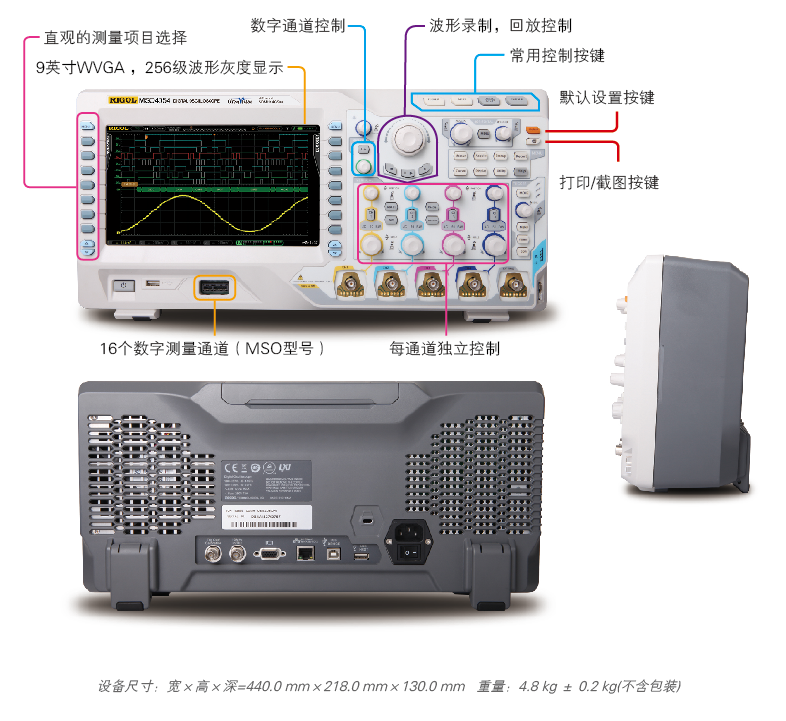

- 宽大的屏幕新颖精巧的工业设计便捷的操作

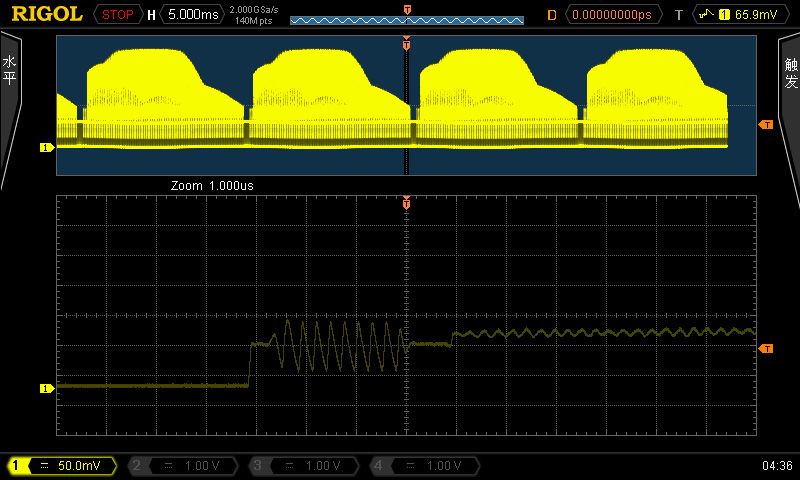

- UltraVision: 深存储（标配140Mpts）

- UltraVision: 波形捕获率高达每秒110，000个波形

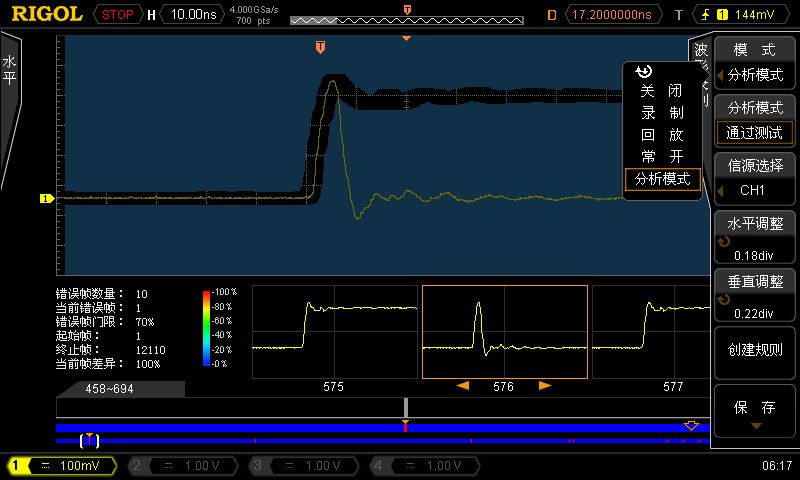

- UltraVision: 实时不间断波形录制，回放及分析功能（标配）

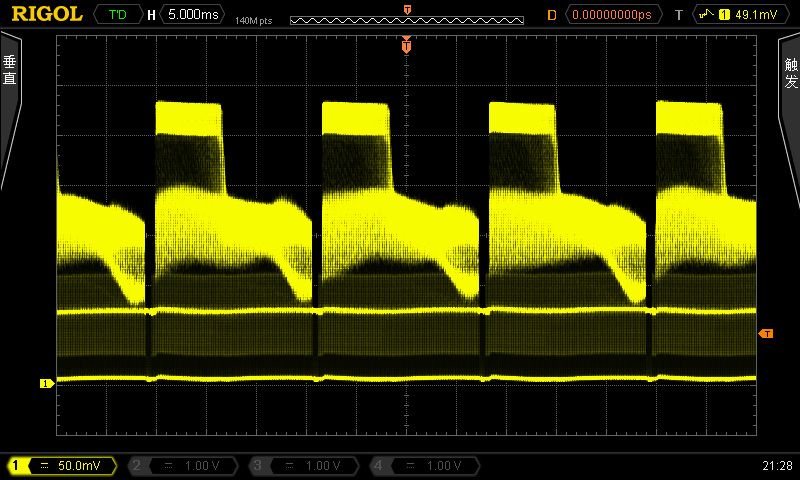

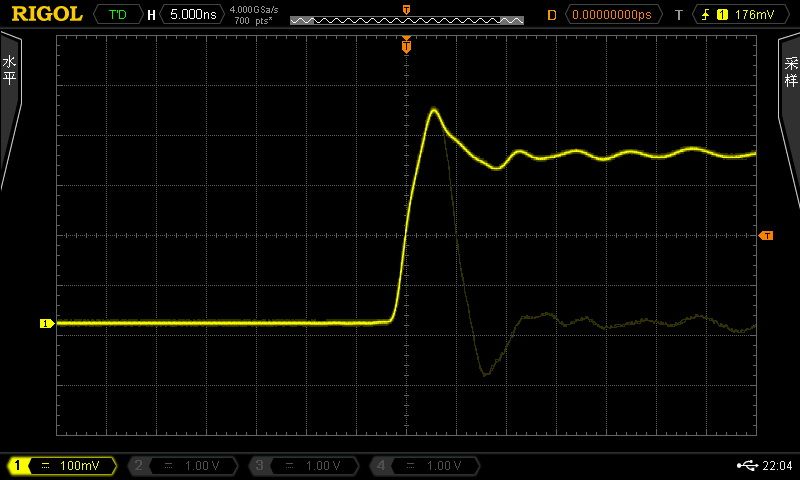

- UltraVision: 多级波形灰度显示（256级）

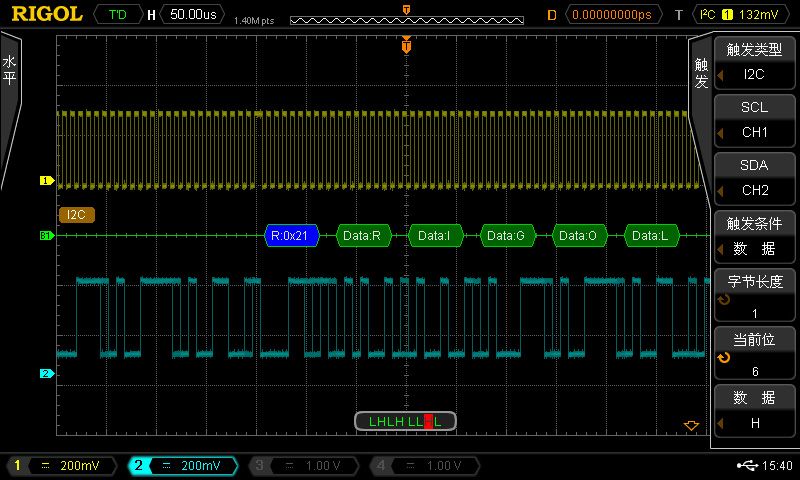

- 标配串行总线触发功能（支持RS232,I2C,SPI，CAN，FlexRay等）

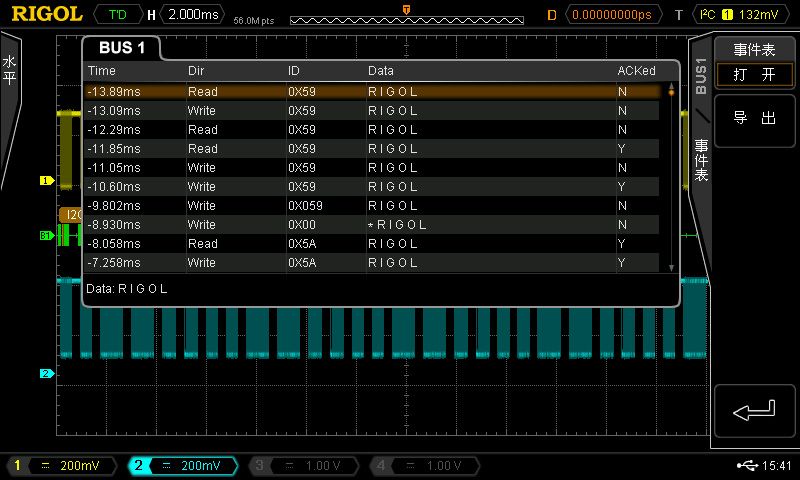

- 选配的串行总线解码功能通过事件列表显示解码

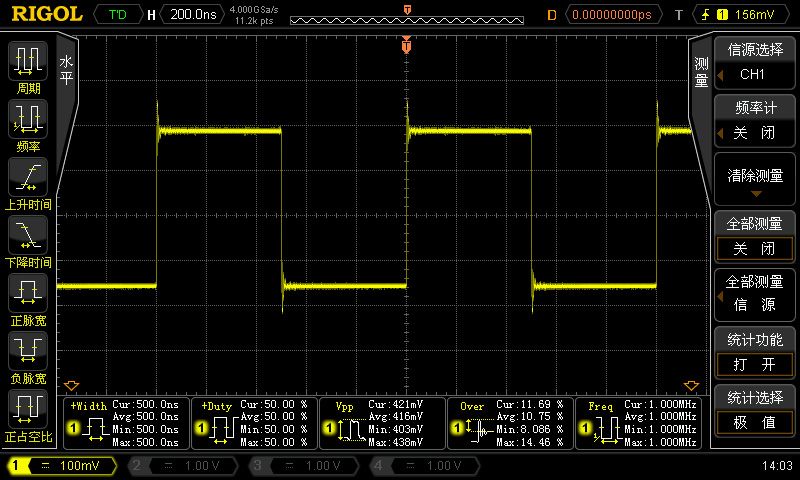

- 带统计的自动测量功能可同时测量5个参数

- 标配先进的波形运算功能

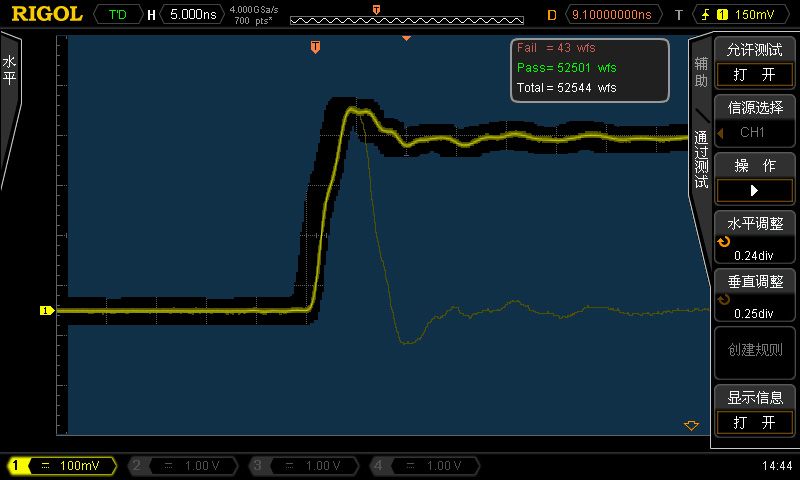

- 标配模板测量功能

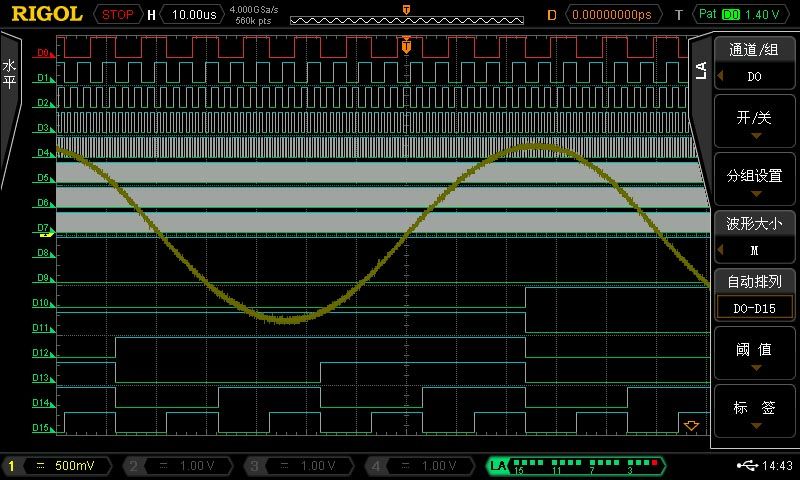

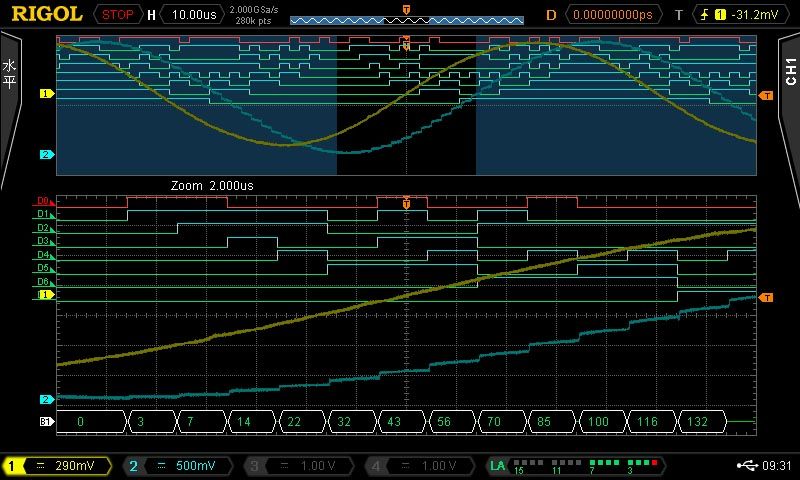

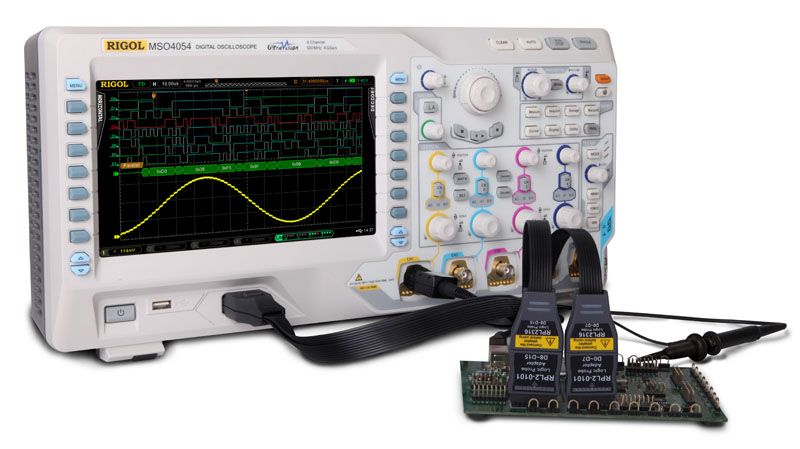

- 通过模拟和数字通道进行混合信号分析（MSO4000）

- 方便的数字通道分组，灵活的标签设置（MSO4000）

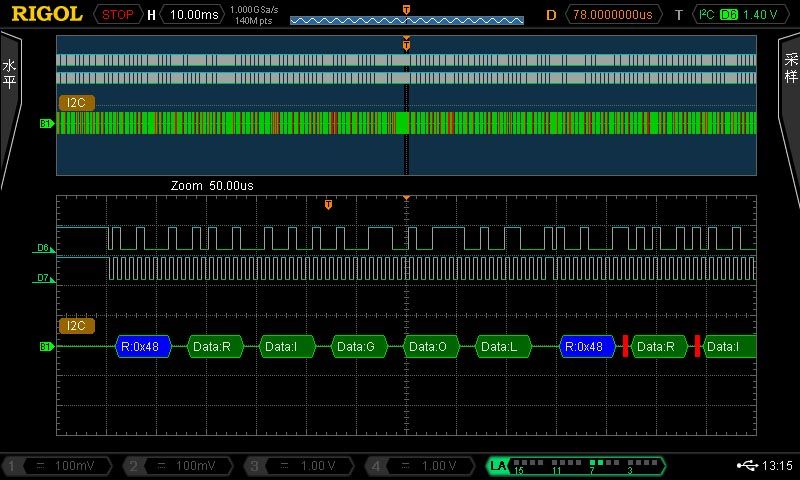

- 数字通道同样深存储，并支持串行总线的触发和解码（MSO4000）

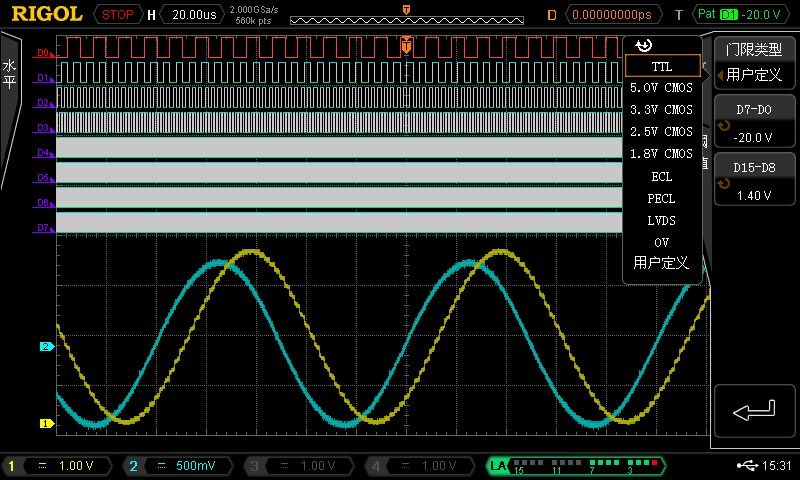

- 数字通道提供多种逻辑电平的选择（MSO4000）

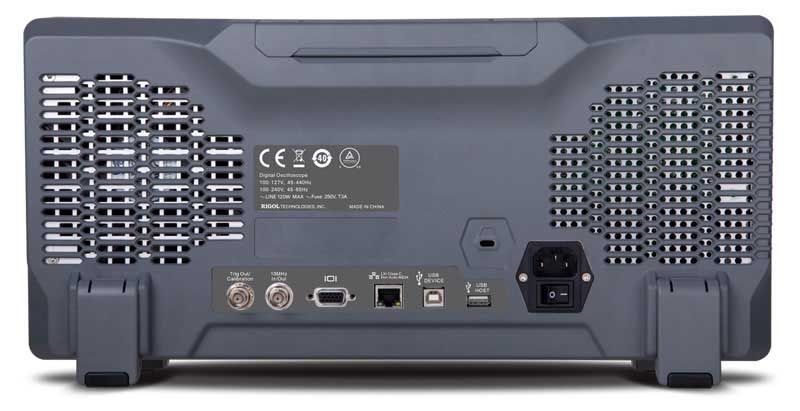

- 标配丰富的接口（触发输入/输出，参考时钟输入/输出，VGA,LAN,USB)

订货信息

	描述	订货号
型号	DS4012（100 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 2通道数字示波器）	DS4012
	DS4014（100 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 4通道数字示波器）	DS4014
	DS4022（200 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 2通道数字示波器）	DS4022
	DS4024（200 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 4通道数字示波器）	DS4024
	DS4032（350 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 2通道数字示波器）	DS4032
	DS4034（350 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 4通道数字示波器）	DS4034
	DS4052（500 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 2通道数字示波器）	DS4052
	DS4054（500 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 4通道数字示波器）	DS4054
	MSO4012（100 MHz带宽，2+16通道混合信号示波器）	MSO4012
	MSO4014（100 MHz带宽，4+16通道混合信号示波器）	MSO4014
	MSO4022（200 MHz带宽，2+16通道混合信号示波器）	MSO4022
	MSO4024（200 MHz带宽，4+16通道混合信号示波器）	MSO4024
	MSO4032（350 MHz带宽，2+16通道混合信号示波器）	MSO4032
	MSO4034（350 MHz带宽，4+16通道混合信号示波器）	MSO4034
	MSO4052（500 MHz带宽，2+16通道混合信号示波器）	MSO4052
	MSO4054（500 MHz带宽，4+16通道混合信号示波器）	MSO4054
标配附件	符合所在国标准的电源线	-
	前面板保护壳	FPC-DS4000
	USB数据线	CB-USBA-USBB-FF-150
	2或4套无源示波器探头（500 MHz带宽）	RP3500A
	1套逻辑分析探头	RPL2316
	快速指南	-
	资源光盘 (含用户手册和应用软件)	-
选配附件	有源差分探头 (1.5 GHz)	RP7150
	机架安装套件	RM-DS4000
解码选件	RS232/UART解码套件	SD-RS232-DS4000
	I2C/SPI解码套件	SD-I2C/SPI-DS4000
	CAN解码套件	SD-CAN-DS4000
	FlexRay解码套件	SD-FlexRay-DS4000

详细性能参数和技术指标请参照 MSO/DS4000系列数据手册

型号	模拟带宽	通道数	最高实时采样率	最大存储深度	最高波形捕获率	内置信号源	参考价(人民币，元，含税)
MSO4054	500MHz	4模拟通道 16数字通道	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无	67,500
DS4054	500MHz	4	4GSa/s	140Mpts	110,000 wfms/s	无	58,800
MSO4052	500MHz	2模拟通道 16数字通道	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无	57,614
DS4052	500MHz	2	4GSa/s	140Mpts	110,000 wfms/s	无	46,800
MSO4034	350MHz	4模拟通道 16数字通道	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无	51,992
DS4034	350MHz	4	4GSa/s	140Mpts	110,000 wfms/s	无	42,800
MSO4032	350MHz	2模拟通道 16数字通道	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无	45,190
DS4032	350MHz	2	4GSa/s	140Mpts	110,000 wfms/s	无	38,800
MSO4024	200MHz	4模拟通道 16数字通道	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无	33,625
DS4024	200MHz	4	4GSa/s	140Mpts	110,000 wfms/s	无	28,800
MSO4022	200MHz	2模拟通道 16数字通道	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无	30,509
DS4022	200MHz	2	4GSa/s	140Mpts	110,000 wfms/s	无	25,800
MSO4014	100MHz	4模拟通道 16数字通道	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无	29,224
DS4014	100MHz	4	4GSa/s	140Mpts	110,000 wfms/s	无	23,800
MSO4012	100MHz	2模拟通道 16数字通道	模拟通道4GSa/s 数字通道1GSa/s	模拟通道140Mpts 数字通道最大28M点	模拟通道110,000 wfms/s 数字通道85,000wfms/s	无	25,835
DS4012	100MHz	2	4GSa/s	140Mpts	110,000 wfms/s	无	19,800
