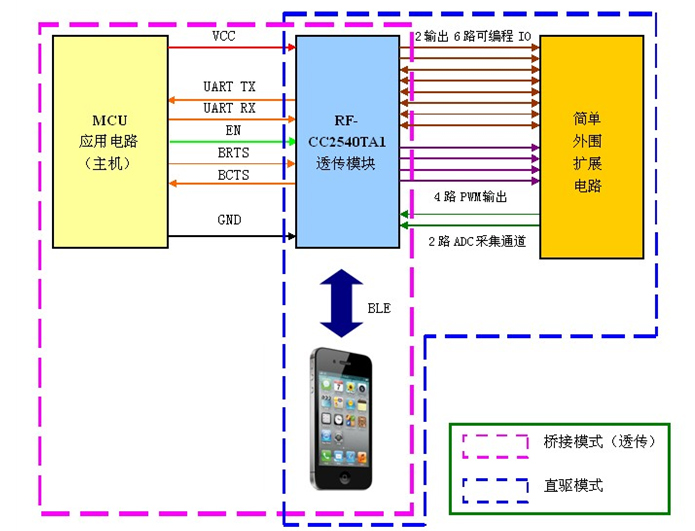

模块可以工作在桥接模式(透传模式)和直驱模式。

        模块启动后会自动进行广播，已打开特定APP的手机会对其进行扫描和对接，成功之后便可以通过BLE协议对其进行监控。

桥接模式下，用户CPU可以通过模块的通用串口和移动设备进行双向通讯，用户也可以通过特定的串口AT指令，对某些通讯参数进行管理控制。用户数据的具体含义由上层应用程序自行定义。移动设备可以通过APP对模块进行写操作，写入的数据将通过串口发送给用户的CPU。模块收到来自用户CPU串口的数据包后，将自动转发给移动设备。此模式下的开发，用户必须负责主CPU的代码设计，以及智能移动设备端APP代码设计。

直驱模式下，用户对模块进行简单外围扩展，APP通过BLE协议直接对模块进行驱动，完成智能移动设备对模块的监管和控制。此模式下的软件开发，用户只须负责智能移动设备端APP代码设计。

一、主要特点：

1.  使用简单，无需任何蓝牙协议栈应用经验；

2.  用户接口使用通用串口设计，全双工双向通讯，最低波特率支持4800bps；

3.  同时支持桥接模式(串口透传)，或者直接驱动模式(无需额外CPU)；

4.  默认20ms 连接间隔，连接快速；

5.  支持AT指令软件复位模块，获取 MAC 地址；

6.  支持AT指令调整蓝牙连接间隔，控制不同的转发速率。（动态功耗调整）；

7.  支持 AT 指令调整发射功率，修改广播间隔，自定义广播数据，自定义设备识别

码，设定数据延时  (用户 CPU 串口接收准备时间)，修改串口波特率，修改模块

名，均会掉电保存；

8.  串口数据包长度，可以是 200byte以下(含200)的任意长度。（大包自动分发）；

9.  高速透传转发，最快可达 4K/S，可稳定工作在 2.5K-2.8K（IO5,IO6）；

10. 支持移动设备APP 修改模块名称，掉电保存，修改串口波特率，产品识别码，自

定义广播内容，广播周期，均掉电保存；

11. 支持移动设备APP 对模块进行远程复位，设置发射功率；

12. 支持移动设备APP 调节蓝牙连接间隔，掉电不保存。（动态功耗调整）；

13. 包括调试口在内的全 IO外扩；

14. 支持连接状态，广播状态提示脚/普通 IO灵活配置；

15.  6 个双向可编程 IO，外部中断引发输入检测，全低功耗运行。（触发报警，照明

控制，遥控玩具，等各种输入输出开关量应用）；

16.  2个可编程定时单次/循环翻转输出口。（智能预约定时应用）；

17. 两路ADC 输入(14 bit),使能/禁止，采样周期自由配置。（测温湿度，光度等应用）；

18. 四路可编程PWM(120Hz)输出。 （调光，调速等应用）；

19. 模块端RSSI连续采集，可读可自动通知 APP，使能/禁止,采集频度自由设定。（寻

物防丢报警应用）；

20. 支持模块电量提示，电量读取，可自动上报。（设备电量提醒）；

21. 支持防劫持密码设置，修改和恢复，防止第三方恶意连接。也可不使用。独立的

密码操作结果通知，方便 APP 编程；

22. 支持单脚位下地(长按)5s 恢复出厂设置，APP远程恢复出厂设置；

23. 支持PWM 输出初始化状态自定义  (全高，全低，掉电前 PWM 输出状态值)；

24. 支持PWM 频率自定义（61.036 Hz <=f <= 8 kHz，默认120Hz）；

25. 广播内容提示模块实时系统状态，包括电池电量，自定义设备识别码，四路 PWM当前输出值或两路 ADC 的采集值，当前 IO 状态等；（适合广播应用方案）；

26. 两路电平脉宽计数，0～0xFFFFFFFF ms (约 49.7 天)；

27. 支持内部RTC 实时时钟，APP 端可随时同步校准；

28. 支持6路 IO和四路 PWM 的定时控制，默认不开启此功能；

29. 四路PWM 支持渐变模式（适合调光效果控制）；

30. 支持 IO配置和输出状态保存功能，可自定义默认的初始化状态；

31. 支持浅恢复和深度恢复模式，灵活恢复用户数据，而保留产品必须配置；

32. 支持从TX串口获取蓝牙连接状态（连接，正常断线和超时断线）字串提示；

33. 支持低电平使能模式和脉宽使能模式，支持远程关机；

34. 脉冲使能模式下支持 30秒无连接自动关机；

35. 脉冲使能模式下支持方波报警提示连接超时(断线)；

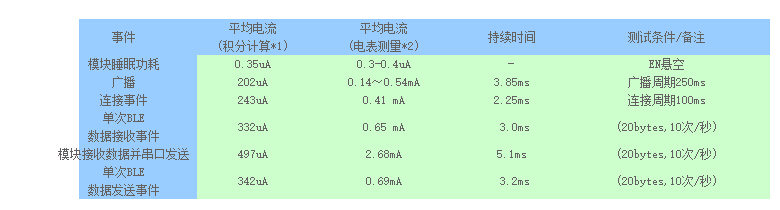

36. 极低功耗的待机模式， CC2540 芯片官方数据睡眠电流 0.4uA，模块实测功耗如下：

*1注：官方测试方式：在电源回路上串一个10R的电阻，使用示波器截取压降波形，进行积分计算。

*2注：万用表测试方式：用万用表uA或mA档串在电池与模块之间查看显示值测试电压为3.07V。

以上数据为羽通达模块RF-CC2540TA1抽样实测数据，仅供参考。
